Cara Membuka Dinamo Starter Honda Beat Karbu: Panduan Lengkap untuk Pemula

BahasBerita.com – Dinamo starter merupakan komponen penting pada motor Honda Beat karburator yang berfungsi untuk menyalakan mesin dengan mudah. Seiring waktu, komponen ini dapat mengalami kerusakan atau penurunan performa yang memerlukan perawatan atau penggantian. Artikel ini akan membahas secara detail langkah-langkah membuka dinamo starter honda beat karbu dengan benar.

Mengenal Dinamo Starter Honda Beat Karbu

Dinamo starter pada honda beat karburator berperan vital dalam sistem kelistrikan motor. Komponen ini berfungsi mengubah energi listrik dari aki menjadi energi mekanik untuk memutar mesin saat pertama kali dinyalakan. Tanpa dinamo starter yang berfungsi dengan baik, pengendara akan kesulitan menyalakan motor, terutama pada motor matic yang tidak dilengkapi dengan kick starter.

Fungsi Utama Dinamo Starter:

• Mengubah energi listrik menjadi energi mekanik
• Memutar mesin saat proses penyalaan awal
• Memudahkan pengendara menyalakan motor tanpa kick starter

Tanda-Tanda Dinamo Starter Bermasalah

Sebelum membuka dinamo starter, penting untuk mengenali tanda-tanda kerusakan pada komponen ini. Beberapa indikasi yang menunjukkan dinamo starter Honda Beat karbu Anda bermasalah antara lain:

• Suara gemeretak atau mendesing saat menekan tombol starter
• Starter motor tidak merespons saat tombol ditekan
• Terdengar suara “klik” keras namun mesin tidak menyala
• Starter berputar tetapi mesin tidak kunjung hidup
• Muncul asap atau bau terbakar dari area dinamo starter
• Suara kasar saat proses starter berlangsung
• Kesulitan menyalakan motor terutama di pagi hari

Persiapan Alat dan Bahan

Sebelum memulai proses membuka dinamo starter Honda Beat karbu, siapkan terlebih dahulu alat dan bahan berikut:

Alat yang Dibutuhkan:

• Obeng plus (kembang)
• Obeng minus (pipih)
• Kunci pas dan kunci ring
• Obeng ketok
• Tang sirclip (penjepit)
• Kain bersih
• Cairan pembersih
• Gemuk/pelumas secukupnya

Bahan Pengganti (jika diperlukan):

• Arang dinamo (carbon brush) baru
• Karet penutup dinamo
• Ring kecil

Langkah-Langkah Membuka Dinamo Starter Honda Beat Karbu

• Persiapan Awal

Sebelum memulai proses pembongkaran, lakukan persiapan berikut:

1. 1. Pastikan mesin motor dalam keadaan mati
   2. Lepaskan kunci kontak untuk menghindari konsleting
   3. Posisikan motor pada standar tengah agar stabil
   4. Siapkan tempat untuk meletakkan baut-baut agar tidak hilang

• Melepas Komponen Pendukung

Untuk mengakses dinamo starter, Anda perlu melepas beberapa komponen terlebih dahulu:

1. Lepaskan filter udara yang menutupi area dinamo starter
2. Perhatikan posisi kabel-kabel yang terhubung ke dinamo starter
3. Dokumentasikan posisi kabel agar tidak salah saat pemasangan kembali

• Melepas Kabel Dinamo Starter

Langkah selanjutnya adalah melepas koneksi kabel pada dinamo starter:

1. Identifikasi kabel positif yang terhubung ke dinamo starter
2. Longgarkan baut pengikat kabel positif menggunakan obeng yang sesuai
3. Lepaskan kabel negatif (massa) yang terhubung ke bodi dinamo
4. Perhatikan bahwa pada Honda Beat karbu terdapat dua kabel massa, satu terhubung ke baut pengikat dinamo dan satu lagi ke blok mesin

• Melepas Baut Pengikat Dinamo Starter

Setelah semua kabel terlepas, lanjutkan dengan melepas baut pengikat dinamo starter:

1. Gunakan obeng kembang untuk melepas tiga baut pengikat dinamo starter
2. Longgarkan baut secara bergantian dan merata untuk menghindari kerusakan
3. Lepaskan baut dengan hati-hati dan simpan di tempat yang aman

• Mengeluarkan Dinamo Starter

Setelah semua baut terlepas, Anda dapat mengeluarkan dinamo starter dari dudukannya:

1. Tarik dinamo starter dengan hati-hati dari dudukannya
2. Jika dinamo sulit dilepas, ketuk perlahan pada bagian samping casing (bukan pada bagian magnet) menggunakan obeng ketok
3. Perhatikan posisi dinamo saat dilepas untuk memudahkan pemasangan kembali

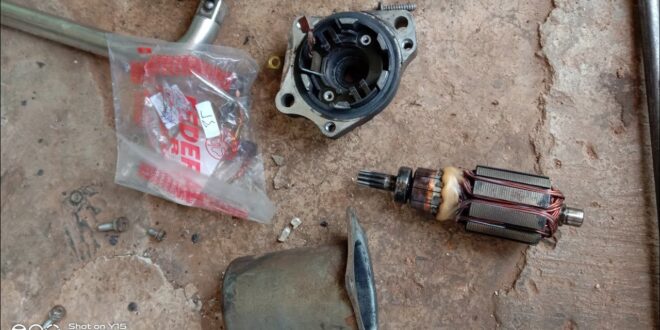

• Membuka Casing Dinamo Starter

Setelah dinamo starter terlepas dari motor, Anda dapat membuka casing untuk memeriksa komponen di dalamnya:

1. Bersihkan terlebih dahulu kotoran yang menempel pada dinamo starter
2. Lepaskan karet penutup yang ada di bagian ujung dinamo
3. Dorong penutup dinamo untuk membukanya
4. Keluarkan komponen internal seperti arang dinamo (carbon brush), per, dan komponen lainnya

Memeriksa Komponen Dinamo Starter

Setelah dinamo starter terbuka, lakukan pemeriksaan pada komponen-komponen berikut:

1. Arang Dinamo (Carbon Brush)

1. Periksa ketebalan arang dinamo, jika terlalu tipis perlu diganti
2. Pastikan arang dinamo tidak patah atau retak
3. Periksa per yang mendorong arang dinamo, pastikan masih elastis

2. Komutator dan Armature

1. Periksa kondisi komutator, pastikan tidak ada keausan berlebih
2. Bersihkan permukaan komutator dari kotoran dan jelaga
3. Periksa kondisi lilitan armature, pastikan tidak ada yang terbakar atau rusak

3. Bearing dan Gear

1. Periksa kondisi bearing, pastikan masih berputar lancar
2. Periksa kondisi gear dinamo, pastikan tidak ada keausan atau kerusakan
3. Pastikan tidak ada komponen yang patah atau retak

Membersihkan Komponen Dinamo Starter

Sebelum memasang kembali atau mengganti komponen, lakukan pembersihan menyeluruh:

1. Gunakan cairan pembersih untuk membersihkan bagian dalam dinamo starter
2. Bersihkan jelaga dan kotoran yang menempel pada komutator
3. Bersihkan arang dinamo dari debu dan kotoran
4. Keringkan semua komponen sebelum dirakit kembali

Mengganti Arang Dinamo (Carbon Brush)

Jika arang dinamo sudah tipis atau rusak, lakukan penggantian dengan langkah berikut:

1. Lepaskan arang dinamo lama dengan hati-hati
2. Pasang arang dinamo baru pada dudukan yang sama
3. Pastikan per pendorong terpasang dengan benar
4. Berikan sedikit gemuk pada bagian yang bergesekan untuk mengurangi keausan

Merakit Kembali Dinamo Starter

Setelah semua komponen diperiksa, dibersihkan, dan diganti jika diperlukan, rakit kembali dinamo starter dengan langkah berikut:

1. Pasang kembali arang dinamo beserta per pendorongnya
2. Gunakan tang sirclip untuk memudahkan pemasangan per
3. Berikan gemuk secukupnya pada bagian bearing dan laher
4. Pasang kembali penutup dinamo starter
5. Pasang kembali karet penutup untuk melindungi dari debu dan air

Memasang Kembali Dinamo Starter ke Motor

Setelah dinamo starter dirakit, pasang kembali ke motor dengan langkah berikut:

1. Posisikan dinamo starter sesuai dengan dudukannya
2. Pasang baut pengikat dinamo starter dan kencangkan secara merata
3. Hubungkan kembali kabel positif dan negatif sesuai posisi semula
4. Pastikan semua kabel terpasang dengan benar dan tidak ada yang terjepit
5. Pasang kembali filter udara dan komponen lain yang dilepas sebelumnya

Tips Perawatan Dinamo Starter Honda Beat Karbu

Untuk menjaga performa dan memperpanjang usia dinamo starter, lakukan perawatan berkala berikut:

1. Bersihkan dinamo starter secara berkala, minimal 6 bulan sekali
2. Periksa kondisi arang dinamo secara rutin
3. Pastikan aki dalam kondisi baik dan terisi penuh
4. Hindari penggunaan starter yang terlalu lama saat mesin sulit menyala
5. Jika motor jarang digunakan, nyalakan mesin secara berkala

Troubleshooting Masalah Umum Dinamo Starter

Berikut beberapa masalah umum pada dinamo starter Honda Beat karbu dan cara mengatasinya:

1. Dinamo Starter Tidak Berputar

• Periksa kondisi aki, pastikan masih memiliki tegangan yang cukup
• Periksa koneksi kabel, pastikan tidak ada yang longgar atau terputus
• Periksa kondisi arang dinamo, ganti jika sudah aus

2. Dinamo Starter Berputar Lemah

• Bersihkan dinamo starter dari kotoran dan jelaga
• Periksa kondisi bearing, ganti jika sudah aus
• Periksa tegangan aki, pastikan masih dalam kondisi baik

3. Suara Kasar Saat Starter

• Periksa kondisi gear dinamo, ganti jika sudah aus
• Periksa kondisi bearing, ganti jika sudah rusak
• Bersihkan dan berikan pelumas pada bagian yang bergesekan

Membuka dinamo starter Honda Beat karbu memang memerlukan ketelitian dan kehati-hatian. Dengan mengikuti langkah-langkah yang telah diuraikan di atas, Anda dapat melakukan perawatan atau penggantian komponen dinamo starter dengan benar. Perawatan berkala pada dinamo starter akan menjaga performa motor Anda tetap optimal dan mencegah kerusakan yang lebih parah di kemudian hari.

Jika Anda tidak yakin atau tidak memiliki pengalaman dalam membongkar komponen motor, sebaiknya serahkan kepada mekanik yang berpengalaman untuk menghindari kerusakan yang tidak diinginkan. Dengan perawatan yang tepat, dinamo starter Honda Beat karbu Anda akan berfungsi dengan baik dan tahan lama.

FAQ (Pertanyaan Umum)

Berapa lama usia pakai arang dinamo starter Honda Beat karbu?

Usia pakai arang dinamo starter Honda Beat karbu bervariasi tergantung intensitas penggunaan. Umumnya, arang dinamo dapat bertahan 1-2 tahun dengan penggunaan normal. Namun, jika sering menggunakan starter dalam waktu lama, usia pakainya bisa lebih pendek.

Berapa harga arang dinamo starter Honda Beat karbu?

Harga arang dinamo starter Honda Beat karbu berkisar antara Rp 20.000 hingga Rp 50.000 tergantung kualitas dan merek. Ada juga yang dijual dengan harga lebih murah sekitar Rp 5.000, tetapi kualitasnya mungkin tidak sebaik yang original.

Apakah bisa memperbaiki dinamo starter sendiri tanpa bantuan mekanik?

Ya, Anda bisa memperbaiki dinamo starter sendiri jika memiliki pengetahuan dasar tentang komponen motor dan alat yang memadai. Namun, jika tidak yakin, lebih baik serahkan kepada mekanik profesional untuk menghindari kerusakan yang lebih parah.

Berapa biaya jasa mengganti arang dinamo starter di bengkel?

Biaya jasa mengganti arang dinamo starter di bengkel berkisar antara Rp 30.000 hingga Rp 50.000, tergantung lokasi dan tingkat kesulitan pekerjaan.

Apakah dinamo starter bisa diperbaiki jika sudah rusak parah?

Tergantung tingkat kerusakannya. Jika hanya arang dinamo yang aus, bearing yang rusak, atau komponen kecil lainnya, masih bisa diperbaiki dengan mengganti komponen tersebut. Namun, jika lilitan terbakar atau casing rusak, mungkin lebih ekonomis untuk mengganti unit dinamo starter secara keseluruhan.

Semoga artikel ini bermanfaat bagi Anda yang ingin mempelajari cara membuka dinamo starter Honda Beat karbu. Jangan ragu untuk berbagi pengalaman atau mengajukan pertanyaan di kolom komentar di bawah. Selamat mencoba!
